BSU-1000 シリーズ

BSU-1000 シリーズ

FA実習ユニット

装置の特徴
●各ユニットはマグネットベースになっており、金属架台へ自由設置可能。
●ユニット単体での基礎的なシーケンス実習から、複数のユニットを組み合わせての応用実習まで効率よく学習できるシーケンス学習装置です。
●FAの代表的なアクチュエータをシンプルな構造の実習ユニットとして開発しました。空圧機器、モータ、直動軸、回転軸、そして各種センサで構成される機械装置の制御装置を通して、様々なFA機器の目的・特性を学べます。
●PCLとは、I\Oで接続を行い、ON\OFFの簡単なシーケンスプログラムによる制御が可能です。

※画像は組み合わせ例です

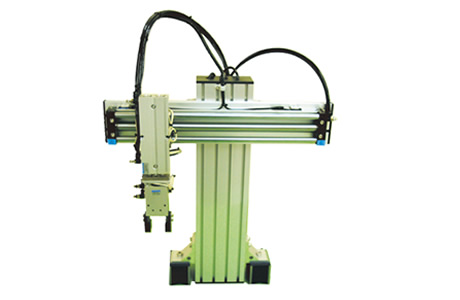

2軸直行型エアロボユニット
BSU-1001

2軸の直動軸で構成する空圧ロボット。
空圧平行チャック(ハンド)付き。

2軸円筒型エアロボユニット
BSU-1001

空圧の回転軸と直動軸で構成する円筒型ロボット。
空圧平行チャック(ハンド)付き。

ワーク仕分けユニット
BSU-1003

ワークの高さを調べ、2種類の排出ボックスに仕分けします。
モーター駆動のベルトコンベアと空圧シリンダおよび電工スイッチで構成します。

ロータリテーブルユニット
BSU-1004

ワークのバッファ機能を担う代用的なユニット。
ロボットとの取り合い位置の検出用ドグとワークの有無検出センサによりロボットへのワーク受け渡しが可能。

スライドユニット
BSU-1005

空圧直動軸によるワークの移動を行う。
ストローク300mm。

搬送コンベアユニット
BSU-1006

ワーク運搬用ベルトコンベア。搬送方向切り替え可能。
両端にストッパー及び光電スイッチ付。

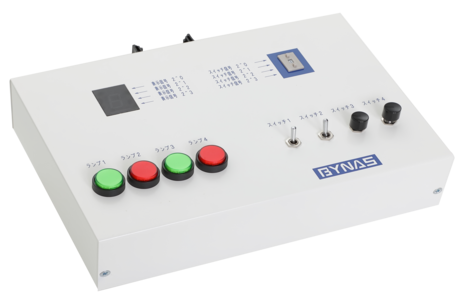

入出力操作ユニット
BSK-16SW

各種スイッチ、ランプをはじめデジタルスイッチや7セグメント表示器を装備する操作ユニット。

ハンドリング用ワークセット
BSU-WKSET

制御ユニットでハンドリング可能なワークセット。
樹脂製。直径20mmの円筒型。
長さ30mmと40mmのワークを各5個全10個で構成。

ユニット組み合わせ例1
BSU-1000/SYS2

2軸直交型エアロボユニットを中心に、ワーク仕分けユニットとロータリーテーブルで構成するシステム。
ワークの補給・搬送・選別・仕分けといったFAの制御実習が可能です。

  • 主要構成部品と電気的入出力

ユニット組み合わせ例2
BSU-1000/SYS2

直交と円筒の2種類のエアロボユニットを中心によりシステマティックな構成です。
エアロボでピックアンドプレイス動作実習後の格好の制御課題となります。

  • 主要構成部品と電気的入出力

実習ユニットの仕様概略
実習システム構築のために別途必要となるもの

(詳細はご相談ください。目的に合ったシステム内容をご提案します。)

●PLCの選定・・・必要とする入出力点数に応じてPLCを選定します。また、プログラミングツールも必要となります。
●信号接続線・・・各ユニットPLC間の接続ケーブル。
●ユニットの設置架台・・・各ユニットを配置・固定するための作業テーブル。

※BSU-3000シリーズとの共用はできません。
※製品改良のため、お断りなしに仕様を変更をすることがあります。
