BYK-4420

BYK-4420

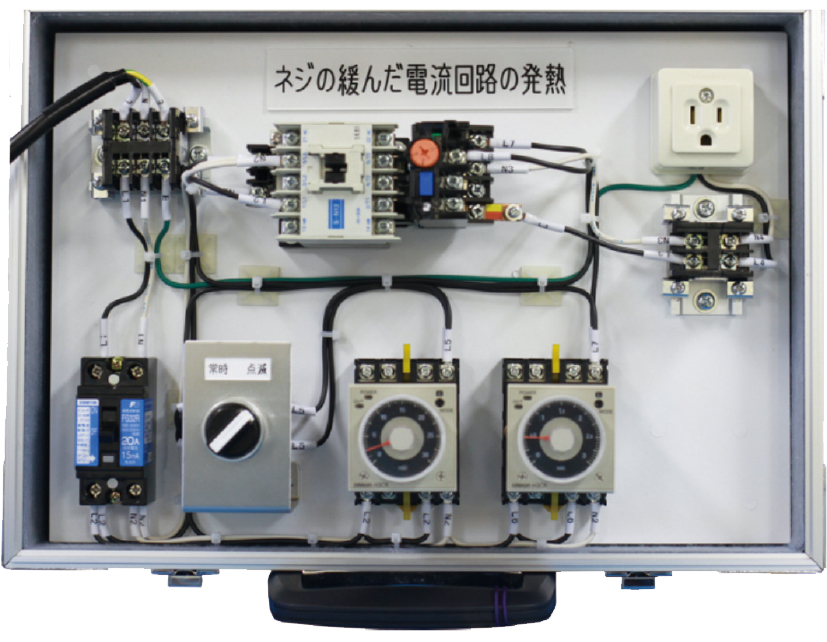

ネジの緩んだ電流回路の発熱体験

装置の特長
● ネジの緩んだ電流回路での発熱現象を体験します。
● 放射温度計やサーモグラフィを別途ご用意いただけると発熱部の温度が計測できます。
● オフタイマーを設定できるので任意の時間で終了することが可能です。

発熱のメカニズム

ブレーカや電磁接触器等の電流が流れる回路において、ネジ部に緩みがあり通電出来る状態程度の接触不良があるときに、
電気火花やジュール熱によって、亜酸化銅が生成されます。
更に通電状態が続くと亜酸化銅が増殖し、接続部は高温となりブレーカや電磁接触器、周囲のケーブル等を焼損させるおそれが有ります。
