BSC-3000 シリーズ

BSC-3000 シリーズ

FA 制御自動化実習システム

FAの主要な機器を自由に組み合わせてシステムアップできるモジュール型FA制御自動化実習システムです。単体レベルから複数のモジュールを統合するシステマティックな制御実習まで目的に応じたシーケンス実習環境の構築が可能です。

特長

●サーボモータの駆動制御モジュールが豊富
 2軸/3軸ロボットが揃っています。
●バリエーション豊かなFAモジュール
 組み換え自由なフレキシブルなシステム。
●PLCとの接続性
 ターミナル端子台、リモートI/O、各種オープンネットワークの接続仕様を用意しています。
●PCリンク、オープンネットワークへの対応
 各種ネットワークを使用した統合システム構築が容易です。

BSC-3000/A(エレベータ/6階建て)

Z軸 ACサーボモータ駆動、昇降部/各階ワーク押出シリンダおよびワーク検出センサ付

BSC-3000/B(2軸直交型ロボット)

X軸 ACサーボモータ駆動、Z軸上下/ハンド吸着パッド、エア駆動

BSC-3000/C(3軸直交型ロボット)

X軸/Y軸 ACサーボモータ駆動、Z軸上下/ハンド吸着パッド、エア駆動

BSC-3000/D(2軸円筒型ロボット)

θ軸 ステッピングモータ駆動、Z軸上下/ハンド吸着パッド、エア駆動

BSC-3000/E(ターンテーブル)

ステッピングモータ駆動

BSC-3000/F(ワーク排出ユニット)

正/逆転回路内蔵(ワーク検出センサ付)ワーク排出ボックスと合わせて使用

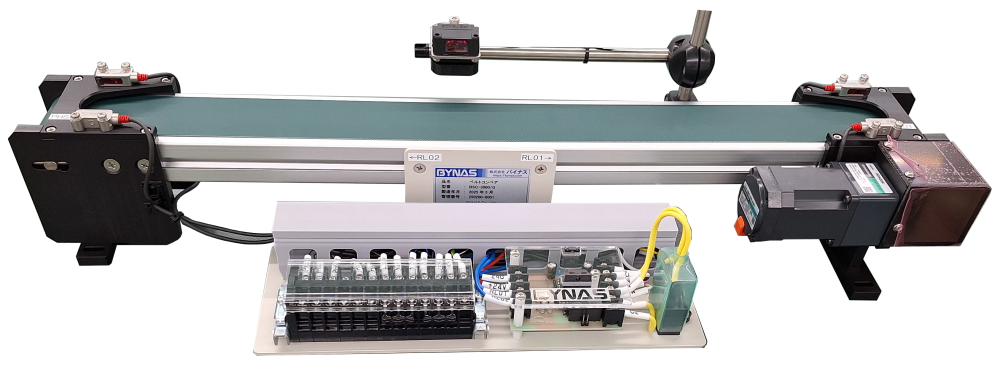

BSC-3000/G(ベルトコンベア)

正/逆転回路内蔵 両端メカストッパ付、両端点/中間点ワーク検出センサ付

BSC-3000/H(トレイA/4×3)

ワーク検出用近接センサ付

BSC-3000/I(トレイB/2×2)

ワーク検出用近接センサ付

BSC-3000/J(ワーク押し出しユニット)

ワーク押し出用エアシリンダ(2本)(簡易排出ボックス付)

BSC-3000/K(ワーク排出ボックス)

処理数カウント用センサ付

BSC-3000/L(ACサーボ制御ボックス)

ACサーボモニター駆動アクチュエータの位置決定作業を効率化する作業支援ユニット

BSC-3000/M(ワーク供給ユニット)

エアーシリンダー駆動

◆各種センサ
ワーク高低判別用、ワーク材質判別用

◆各種ワーク
・直径:30mm
・長さ:30mm、40mm、50mm
・材質:金属、樹脂

※詳細資料がございますので、ご請求ください。

BSC-3000/SYS01

特長
●各種機器の単体制御から複数機器の制御、そしてシステム全体の統合運動へと段階的に学習を発展できる実習環境となります。
●PLC1台を使用して制御運動はもちろんのこと、ネットワークで数台のPLCを統合した分散型の制御システムの実習にも適応します。
●他にも、FAモジュールを組み合わせた独自の実習システムの構築が可能です。教育目的に適応した実習システムをご提案します。

主な構成

※制御用コントローラ(PLC)及びエアーコンプレッサは、付属していません。
※BSU-1000シリーズとの共用はできません。

オプション品

■参考(PLCの機器仕様)

I/Oユニット:入力38点以上/出力15点以上(入出力に係わる点数を加算のこと)
位置決めユニット:3軸直交型ロボット、2軸型ロボット、ターンテーブルのモータ駆動軸の制御に必要
