特長

国家技能検定試験『シーケンス制御（シーケンス制御作業）』受検対策として最適

1999年度に新設された国家技能検定試験の実技試験機材と同等仕様です。

シーケンス制御設計技術者の育成に最適

シーケンス制御設定技術者に必要な、機器の配線作業とプログラムのデバックが実機でできますので、実践的な技術力が身に付きます。

各社プログラマブルコントローラの入出力機器として使用可能

各社プログラマブルコントローラの入出力機器(入力16点、出力14点)として、ご使用いただけます。
※プログラマブルコントローラは別途必要です。

各種シーケンス制御の問題と解答例のテキストを付属

国家技能検定試験を想定した、問題と解答例を多数収録したテキストを付属しています。プログラマブルコントローラと受験対策ユニット間の接続については、検定試験時と同一にできます。
※配線ケーブルは別途必要です。

国家技能検定　シーケンス制御作業　受検対策ユニット

BSK-500TRⅡ

３級実技試験対策用テキスト(入門テキスト)標準添付!!教育実習や自学・自習を強力にサポートします。

国家技能検定　シーケンス制御作業　受検対策ユニット

※当表は、推薦構成例です。PLCは、三菱以外の製品を使用することができます。

実習セット型式・構成内容・価格

機器仕様

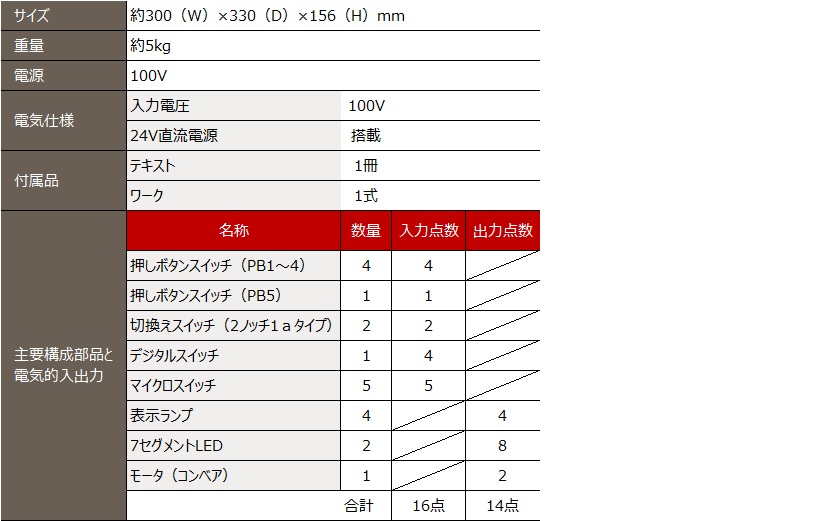

受検対策ユニットの機械仕様

周辺機器等・・・実習に必要な機器などを含む実習セットをご用意しています。

配線ケーブルセット

ユニットとプログラマブルコントローラと接続するための配線ケーブル。
実技試験では、適正なケーブルを使用した配線状態も評価の対象となります。

仕様

ＡＣ電源ケーブルセット

一般的にプログラマブルコントローラを購入しても、100V電源ケーブルや制御信号用DC24V電源の配線やコモン線の渡り線は別途用意する必要があります。プログラマブルコントローラを含む実習セットはこれらのケーブルが付属していますので、すぐにセットアップが可能となります。

• コモン線



• AC電源ケーブル



仕様

プログラマブルコントローラ

実技試験で使用するプログラマブルコントローラの信号入出力端子はＹ端子型が適正です。
受験対策ユニットを使用するための入出力点数は16点、出力14点が必要となります。
＜推薦するプログラマブルコントローラ＞
◆普及型の最新機種　三菱電機　FX3G-40MR/ES

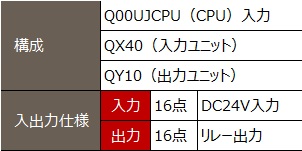

◆高性能・高拡張性　三菱電機　Qシリーズ
構成：QOOUJCPU(CPU),QX40(入力ユニット),QY10(出力ユニット)

プログラマブルコントローラ用 プログラミングツール

プログラムの作成は、パソコンソフトを使用すると各種プログラミング手法(ラダー、SFC等)が選択でき、またデバグ機能も充実し最適といえますが、プログラマブルコントローラの機種によっては専用のプログラミングパネルによる方法も選べます。

◆プログラミングソフト(三菱電機　GX-Works3)
三菱製のプログラマブルコントローラに適応する高機能ツール。
Windows 8.1/10対応
◆プログラミングパネル（三菱電機　FX-30Ｐ）
FX3Gシリーズ等のプログラマブルコントローラで使用可能。
(Qシリーズは使用不可)

教材コンテンツ

学習者がそれぞれ目標とするレベル(1級/2級/3級)の知識やスキル習得に役立つテキストを提供します。。技能検定「シーケンス制御」の個人学習に最適な教材です。

教材コンテンツの構成

３級実技試験対策用テキスト/１・２級実技試験対策用テキスト/CD-ROM

CD-ROM

２冊の付属テキストに準拠した内容で、PDF にて提供します。より理解を助けるアニメーション動画を会員サイトより閲覧できます。

１・２級実技試験対策用テキストの内容

1・2級の練習問題を通して、応用レベルのシーケンスプログラムの作成方法を解説します。

３級実技試験対策用テキストの内容

ユニットの機会仕様、実技試験の概要はもとより、シーケンス制御の初歩から3級の練習問題まで優しく解説します。

収納ボックス

オールインワン型収納ボックス(オプション)

実習ユニット、プログラマブルコントローラ及び　配線ケーブルなど全ての実習機材を収納できる頑丈なアルミ製アタッシュケース。上面カバーを取り外した状態でも実習ができます。

•

PLC・配線ケーブル収納ボックス

プログラマブルコントローラと配線ケーブル、ドライバー等が収納できる、プラスチック製収納ボックスです。

•

•

保守用端子台

PLC と接続用の入出力端子台ですが、着脱が可能となっております。　
配線状態を保持したまま取り外すことができるため、複数台ある場合には別の機器にそのまま取り付けることができます。
またネジ山が潰れた場合も端子台のみ交換が可能です。

•

YouTube

デモ動作を見ることができます
